グラファイト加工事業の紹介
5軸制御マシニングセンタを活用した複雑形状加工から短納期での量産加工まで、
最先端の設備とスキルでグラファイト製品の加工を引き受けます。
生産体制
複雑形状対応
5軸制御マシニングセンタを活用し
複雑形状を高精度に加工します。
24時間自動運転
走行ロボットによる無人化システムにより短納期・量産に対応します。
全品精度保証
三次元測定機による形状測定を行い
全品精度保証を行います。
納品までの流れ
※電極ホルダ(EROWA,3R)の販売・貸出にも対応します。

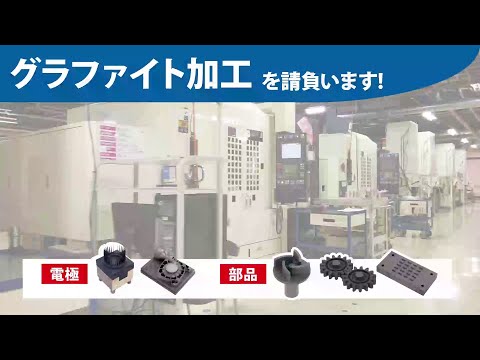

事業紹介動画
タイ工場
タイを拠点に海外需要にも対応します。
■グラファイト工場（所在地：タイ）のサイトはこちら
加工実績
画像をクリックすると詳細情報が表示されます。
電極
フロントグリル
(プラスチック金型)
フロントグリル(プラスチック金型)
素材サイズ：430×230×125mm
加工時間：75h
材質： TTK-5(高品質材)
最少コーナー： R0.3
シロッコファン
(プラスチック金型)
シロッコファン(プラスチック金型)
サイズ：50×50×50mm
加工時間：3h
材質：TTK-5 (高品質材)
天幅：0.15mm
勾配：0.5°
リブ：30枚/高さ25mm
ヒートシンク
(ダイカスト金型)
ヒートシンク(ダイカスト金型)
素材サイズ：90×150×60mm
加工時間：19h
材質：TTK-55(一般材)
天幅：1mm
勾配：1°
高さ：35mm
ポンプ
(ダイカスト金型)
ポンプ(ダイカスト金型)
材料寸法:150×150×80mm
圧縮機溝加工用
(航空・宇宙・ポンプ)
圧縮機溝加工用(航空・宇宙・ポンプ)
材料寸法:50×50×55mm
5軸加工
ベベルギヤ
(超硬金型)
ベベルギヤ(超硬金型)
素材サイズ： 55×55×60mm
加工時間： 4h
材質： Cu含浸材（IG43C）
コネクタ用金型
コネクタ用金型
素材サイズ： 30×30×40mm
加工時間： 10h
材質： TTK-5 (高品質材)
天 幅： □0.5×0.5mm
ピッチ： 2mm
ピン数： 横10本 縦10本
サンプルワーク
サンプルワーク
素材サイズ： 25×25×90mm
加工時間： 3h
リブ幅： 0.2mm
勾配： 無し
高さ： 70mm
B軸30°固定＋同時4軸加工
部品
溶解金属かくはん棒
(溶解炉)
溶解金属かくはん棒(溶解炉)
サイズ：φ60×95mm
羽幅:3mm
ねじれ角:50°
イオングリッド
(半導体)
イオングリッド(半導体業界)
サイズ：130×130×115mm
穴数：φ2×445穴
ピッチ精度:0.02mm
ロケットノズル
(宇宙)
ロケットノズル(宇宙業界)
サイズ：φ83×75mm
金属焼結用型
(熱処理炉)
金属焼結用型(熱処理炉)
サイズ:200×150×55mm
設備一覧
5軸制御マシニングセンタ
 V56i-5XB Gr牧野フライス製作所 |
 V33i-5XB Gr牧野フライス製作所 |
 D200Z Gr牧野フライス製作所 |
3軸制御マシニングセンタ
 V77 Gr牧野フライス製作所 |
 V56i Gr牧野フライス製作所 |
 V33i Gr牧野フライス製作所 |
 VP600ニデックオーケーケー |
 JF500Lソディックジャパントレーディング |
 FRD α-D21 LiB5ADV Plus Y500ファナック |
 α-T21iFaファナック |
CNC旋盤
 TCN-2000L6TAKISAWA |
測定機
 CNC三次元測定機XYZAX SVA NEX 1000A-C6 東京精密 |
 CNC三次元測定機Crysta-Apex V574 ミツトヨ |
 3Dスキャナ型三次元測定機VL-550 キーエンス |
 測定顕微鏡MM-800 ニコン |
CAM
 FFCAM牧野フライス製作所 |
 CAM-TOOLC&Gシステムズ |
 hyperMILLオープンマインド |
保有設備一覧表
5軸制御マシニングセンタ
| メーカ | 型式 | 台数 | 加工サイズ / 重量 |
| 牧野フライス製作所 | V56i-5XB Gr | 2 | φ200 × L230 / 30kg |
| 牧野フライス製作所 | V33i-5XB Gr | 1 | φ130 × L110 / 30kg |
| 牧野フライス製作所 | D200Z Gr | 3 | φ300 × L170 / 75kg |
3軸制御マシニングセンタ
| メーカ | 型式 | 台数 | 加工サイズ |
| 牧野フライス製作所 | V77 Gr | 1 | 1000 × 700 × 550 |
| 牧野フライス製作所 | V56i Gr | 3 | 600 × 400 × 350 |
| 牧野フライス製作所 | V33i Gr | 2 | 450 × 400 × 280 |
| ニデックオーケーケー | VP600 | 2 | 800 × 550 × 350 |
| ソディック ジャパントレーディング |
JF500L | 1 | 450 × 350 × 250 |
| ファナック | α-D21LiB5ADV Plus Y500 | 1 | 550 × 450 × 250 |
| ファナック | α-T21iFa | 5 | 400 × 400 × 250 |
CNC旋盤
| メーカ | 型式 | 台数 | 加工サイズ |
| TAKISAWA | TCN-2000L6 | 4 | φ150 × L180 |
測定機
| 種別 | メーカ | 型式 | 台数 | 測定サイズ、その他 |
| CNC三次元測定機 | 東京精密 | XYZAX SVA NEX 1000A-C6 |
1 | 850 × 1000 × 600 ラインレーザー(3Dスキャニング) |
| CNC三次元測定機 | ミツトヨ | Crysta-Apex V574 |
1 | 500 × 700 × 400 |
| 3Dスキャナ型 三次元測定機 |
キーエンス | VL-550 | 1 | φ300 × H200 3Dスキャニング |
| 測定顕微鏡 | ニコン | MM-800 | 1 |
CAD/CAM
| 種別 | メーカ | 型式 | 台数 | 機能 |
| CAM | 牧野フライス製作所 | FFCAM | 6 | 同時５軸加工 |
| CAD/CAM | C&Gシステムズ | CAM-TOOL | 2 | 同時５軸加工 |
| CAD/CAM | オープンマインド | hyper MILL | 1 | 同時５軸加工 |
| CAD | Vero Software | VISI | 6 |
その他
| メーカ | システム | 機能 |
| ファナック | ロボットシステム | 自走式ワーク交換システム 24時間稼働 |
